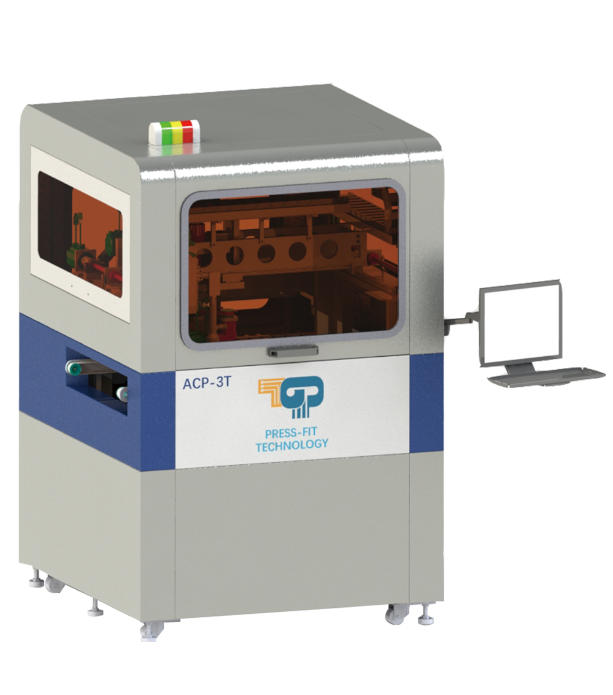

ACP-3T在線式全自動壓接機

ACP-3T在線式全自動壓接機，具備超凡的全自動能力，能夠嵌入全自動線體構建更好的智能工廠，對于IGBT、汽車電子模塊、馬達模組等産品的預插，組裝，壓接，提供最佳的配合。采用四軸伺服電機、精密滾珠絲杆、高分辨率CCD檢測等控制系統，實現壓力、位移、速度的精确控制，爲連接器的自動拾取、檢測、插裝及柔性壓接提供硬件保證。
Product
Center
首頁 / 全部産品 / ACP-3T在線式全自動壓接機

視覺檢測系統
設備采用高分辨率CCD視覺檢測系統，爲二次定位的精準壓接保證

多種工作模式
裝配大小兩組壓力傳感器 最低可偵測力爲1磅多段工作控制，滿足不同産品的精密壓裝作業

Z軸浮動壓接頭

對模塊的位置進行校正，可多角度旋轉，适應不同模塊形态

全閉環控制系統

Z軸伺服控制配合高精度壓力傳感器以及高精度讀數頭形成全閉環控制系統，實現實時壓力反饋，μ級機械運動位置反饋， 準确監控壓接過程狀态

智能自動調寬軌道

全自動進出闆，智能調節軌道寬度，實現在線生産

監控系統
完備的自我診斷功能，及時顯示故障錯誤，并進行保護

Press fit壓力曲線
Specifications技術規格
操作參數

  • 最大壓接力

    3T

  • 連接器上料

    可銜接上遊機器，SMEMA通訊

  • PCB移動方式

    軌道自動流入（左↔右）

  • PCB闆加工能力（mm）

    800L x 700W （可定制）

  • 運動方式

    X/Y/Z/R 伺服四軸運動

  • Z軸速度

    0.05-30mm/s

  • 位置精度

    ±0.01mm

  • 壓力精度

    <0.1%fs



規格

  • 操作系統

    Window 10系統

  • 安全保護裝置

    安全光栅、安全門鎖

  • 參數設定

    觸摸屏操作

  • 輸入電源

    AC 220V，50/60hz

  • 壓縮空氣

    0.5~0.8Mpa

  • 外形尺寸（mm）

    1836L*1635W×2073H

  • 重量

    2400KG
